Placas de piso
A FritsJurgens oferece várias placas de piso para combinar com a dobradiça pivotante escolhida e com o design da sua porta pivotante. Dê uma olhada às diferentes opções nas formas e materiais para cada sistema de dobradiças pivotante FritsJurgens.
Placas de piso para System M/M+

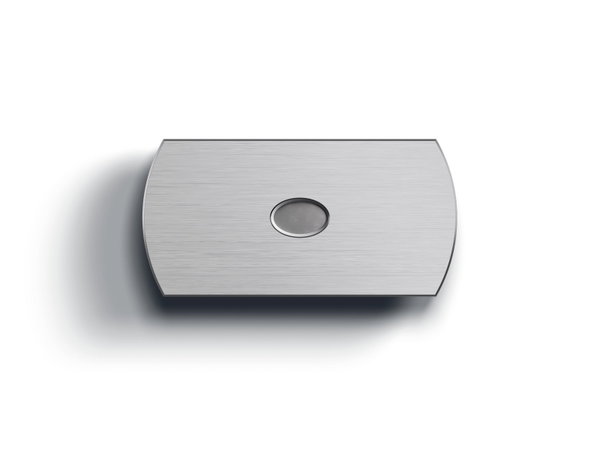

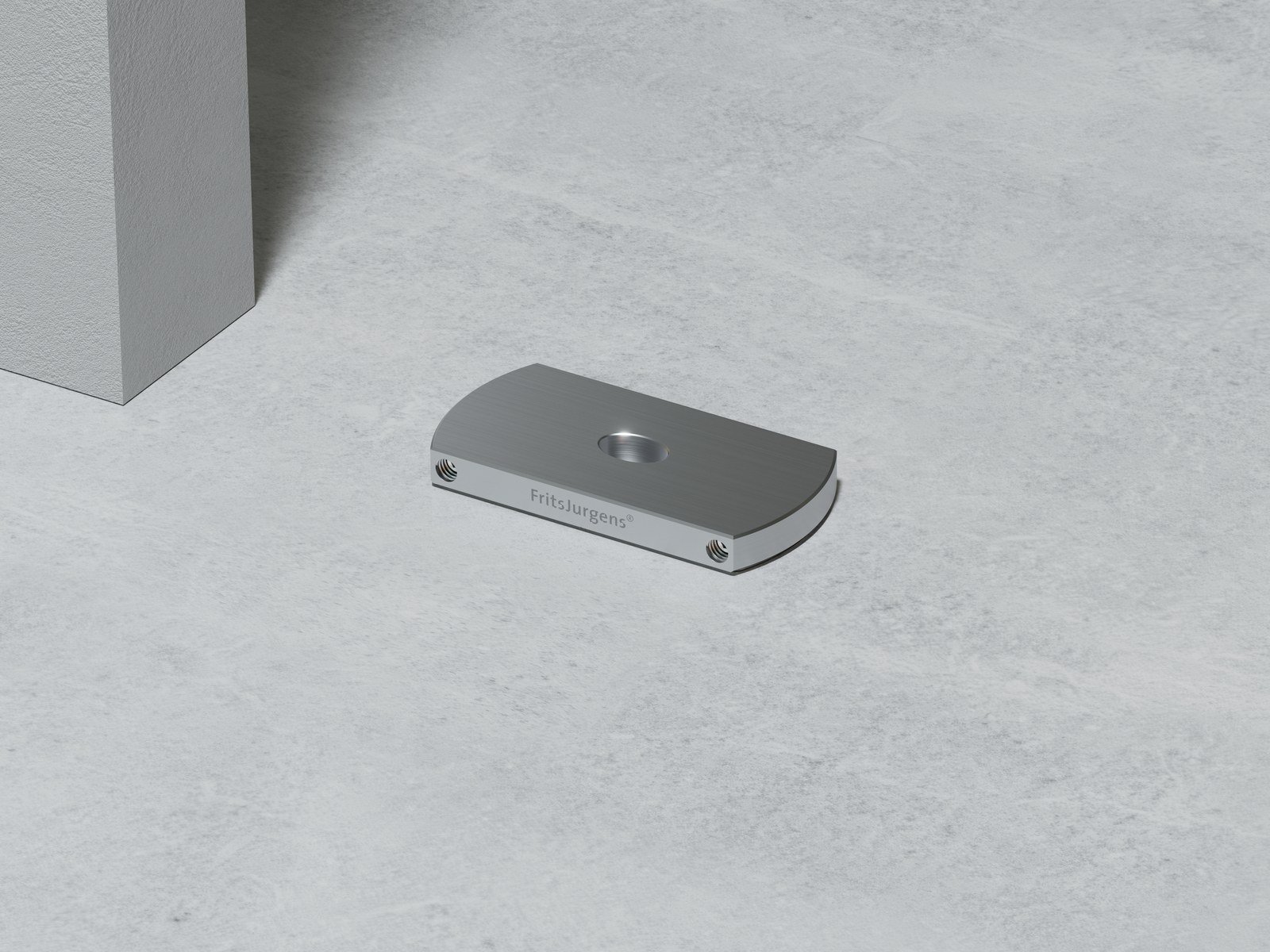

Placa de piso retangular
Aço Inoxidável
System M
System M+
- Resistente a riscos graças ao material de alta qualidade
- Dois ou quatro pinos de 8 mm para estabilidade ideal entre dois tipos de piso
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- 80 x 40 x 9 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.M.X.X.S.SS

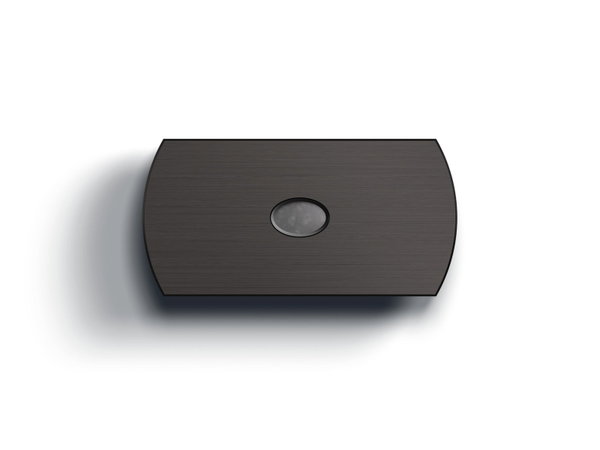

PVD Preto
- Resistente a riscos graças ao material de alta qualidade
- Dois ou quatro pinos de 8 mm para estabilidade ideal entre dois tipos de piso
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- 80 x 40 x 9 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- PVD Preto
- Art.º n.º
- FP.M.X.X.S.BK
- 2D drawing DWG Arquivo , 233.56 KB
- 3D drawing STEP Arquivo , 5.72 MB

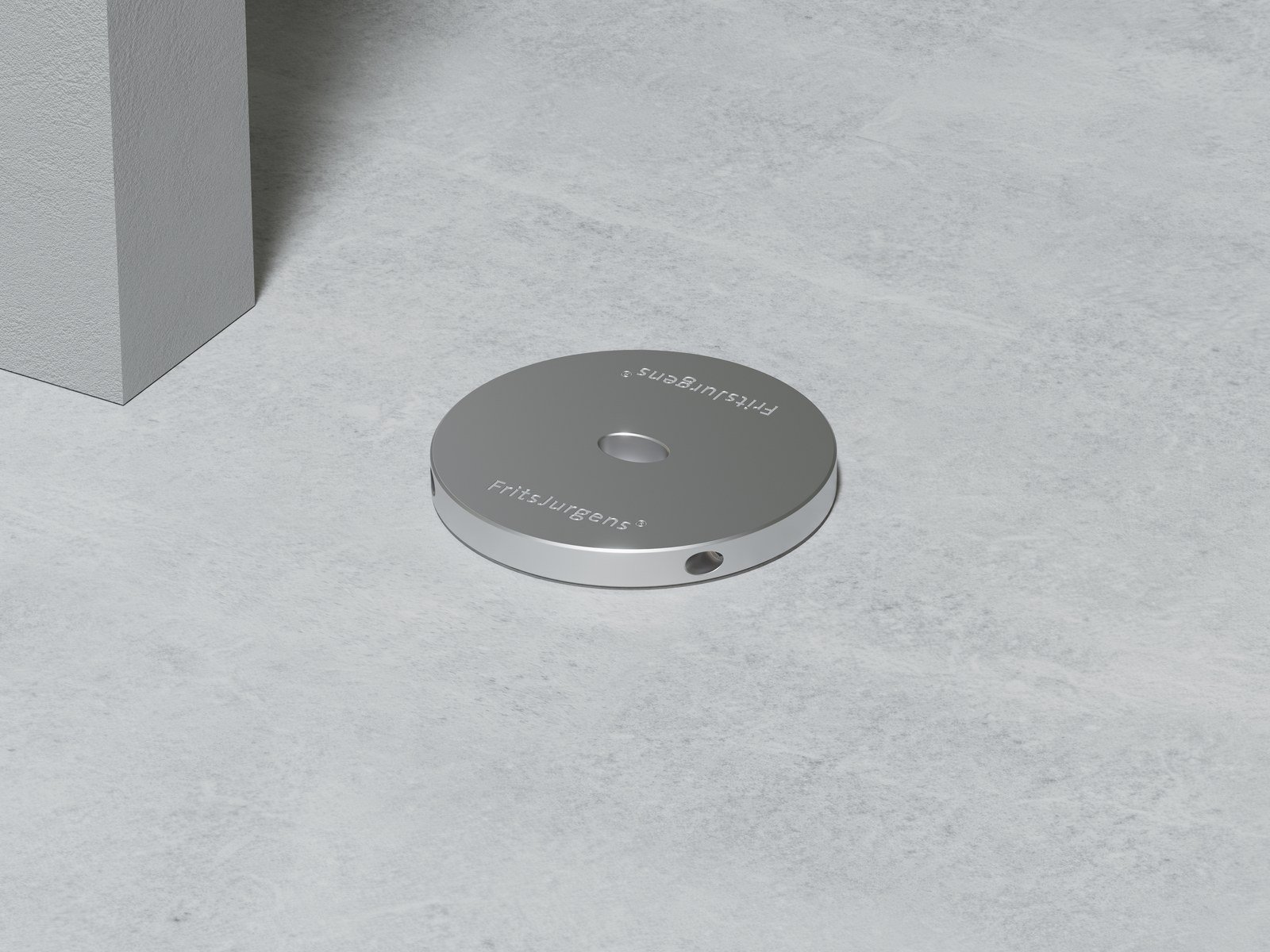

Placa de piso redonda
Aço Inoxidável
- Resistente a riscos graças ao material de alta qualidade
- Quatro pinos de 8 mm
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.M.X.X.R.SS
PVD Preto
- Resistente a riscos graças ao material de alta qualidade
- Quatro pinos de 8 mm
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD Preto
- Art.º n.º
- FP.M.X.X.R.BK
- 2D drawing DWG Arquivo , 259.44 KB
- 3D drawing STEP Arquivo , 6.04 MB

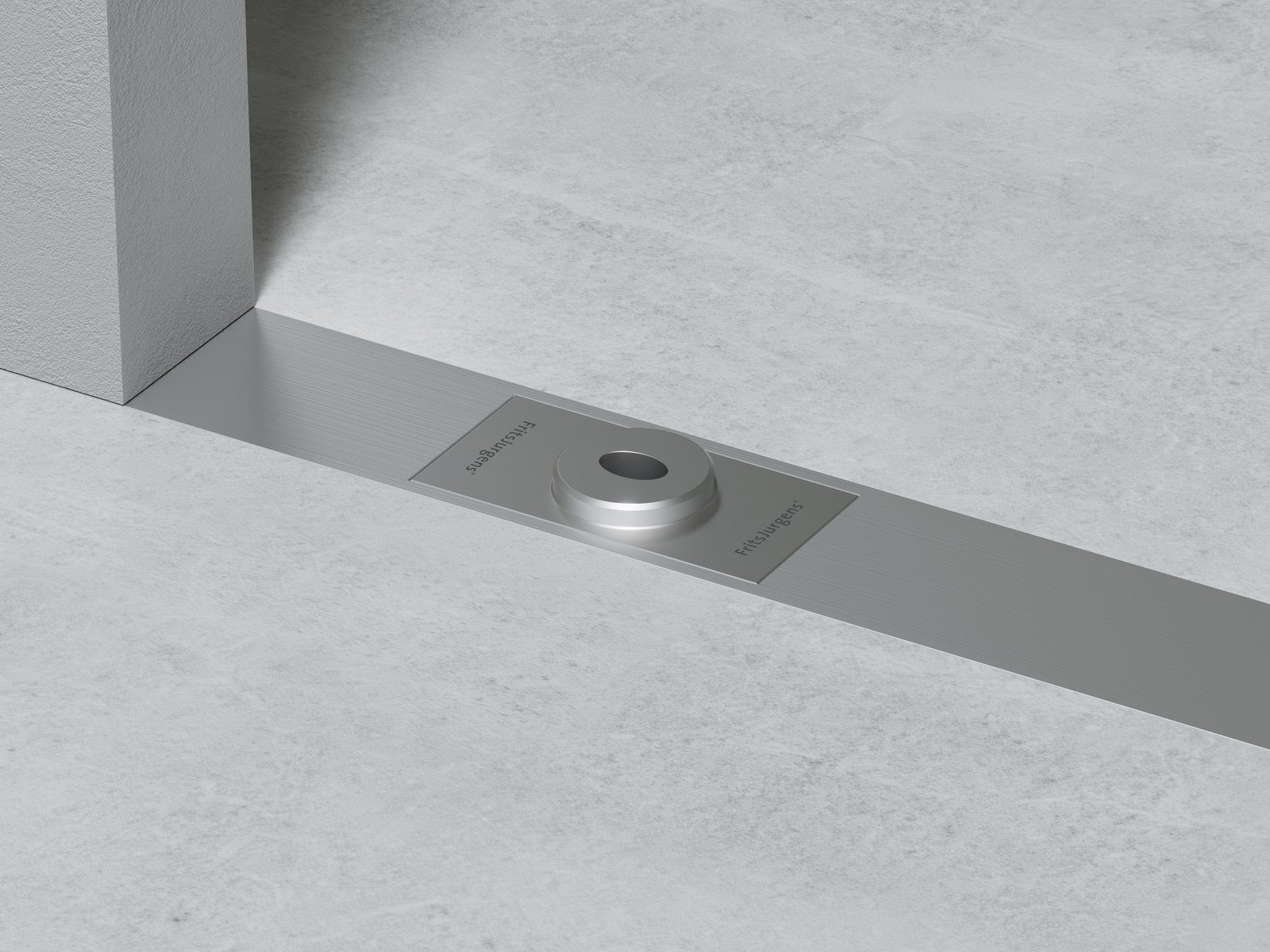

Placa de piso Flush retangular
Aço Inoxidável
- Design quadrado especial para integração no piso ou soleira
- Rente ao chão ou soleira
- Adequado para portas pivotantes exteriores com System M+
- Adequado para portas pivotantes interiores com System M e System M+
- Eletropolido para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Apenas 7 mm de espaço debaixo da porta
- Perfil discreto e design elegante
- Dimensões (MM)
- 80 x 40 x 11 mm
- Material
- Aço Inoxidável Endurecido
- Art.º n.º
- FP.M.X.X.FS.SS
- 3D drawing Arquivo ,
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB

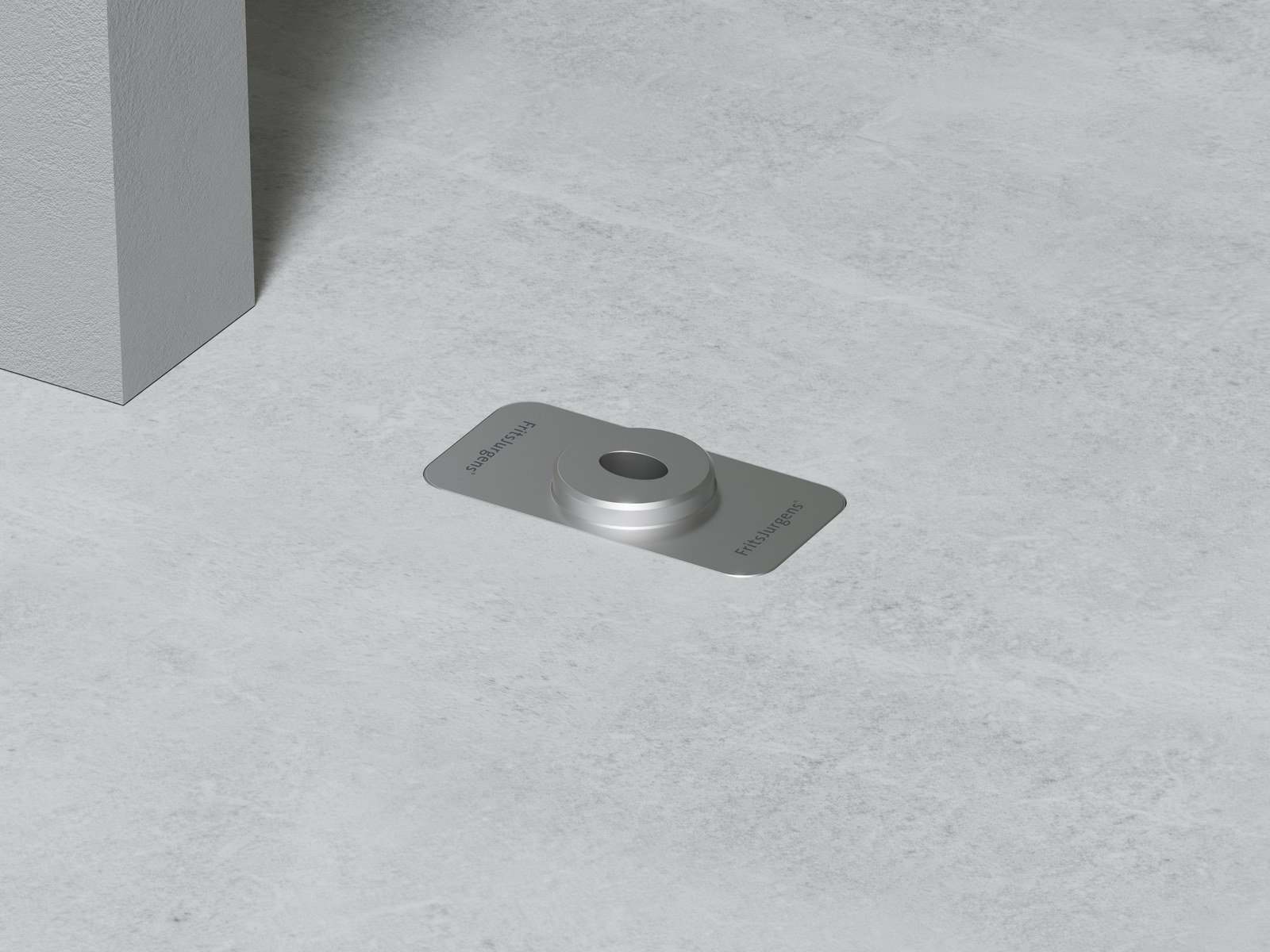

Placa de piso Flush arredondada
Aço Inoxidável
- Design arredondado especial para integração no piso ou soleira
- Rente ao chão ou soleira
- Adequado para portas pivotantes exteriores com System M+
- Adequado para portas pivotantes interiores com System M e System M+
- Eletropolido para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Apenas 7 mm de espaço debaixo da porta
- Perfil discreto e design elegante
- Dimensões (MM)
- 80 x 40 x 11 mm
- Material
- Aço Inoxidável Endurecido
- Art.º n.º
- FP.M.X.X.FR.SS
- 3D drawing STEP Arquivo , 4.66 MB
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB
Oito milímetros, zero preocupações.
Os pisos radiantes deixaram de ser um problema para as portas pivotantes. O piso pivotante é normalmente colocado 5 cm sob a camada superior do piso, o que faz com que haja imenso espaço para montar a placa de piso da FritsJurgens.
Placas de piso para System One
Placa de piso retangular NA (não ajustável)
Aço Inoxidável
Adequada para:
System One
- Resistente a riscos graças ao material de alta qualidade
- Dois ou quatro pinos de 8 mm para estabilidade ideal entre dois tipos de piso
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- 80 x 40 x 9 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.35 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.M.X.X.SN.SS
- 3D drawing STEP Arquivo , 4.03 MB
Placa de piso redonda
Aço Inoxidável
Adequada para:
- Resistente a riscos graças ao material de alta qualidade
- Quatro pinos de 8 mm
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.M.X.X.R.SS
PVD Preto
Adequada para:
- Resistente a riscos graças ao material de alta qualidade
- Quatro pinos de 8 mm
- Disponível em duas cores
- Design discreto e elegante
- Dimensões (MM)
- Ø80 x 9 mm
- Dimensões (Inch)
- Ø3.15 x 0.35 inch
- Material
- PVD Preto
- Art.º n.º
- FP.M.X.X.R.BK
- 3D drawing STEP Arquivo , 6.04 MB
Placa de piso Flush retangular
Aço Inoxidável
Adequada para:
- Design quadrado especial para integração no piso ou soleira
- Rente ao chão ou soleira
- Adequado para portas pivotantes exteriores com System M+
- Adequado para portas pivotantes interiores com System M e System M+
- Eletropolido para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Apenas 7 mm de espaço debaixo da porta
- Perfil discreto e design elegante
- Dimensões (MM)
- 80 x 40 x 11 mm
- Material
- Aço Inoxidável Endurecido
- Art.º n.º
- FP.M.X.X.FS.SS
- 3D drawing Arquivo ,
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB
Placa de piso Flush arredondada
Aço Inoxidável
Adequada para:
- Design arredondado especial para integração no piso ou soleira
- Rente ao chão ou soleira
- Adequado para portas pivotantes exteriores com System M+
- Adequado para portas pivotantes interiores com System M e System M+
- Eletropolido para uma superfície extremamente resistente à corrosão e à prova de intempéries
- Quatro pinos de 8 mm
- Apenas 7 mm de espaço debaixo da porta
- Perfil discreto e design elegante
- Dimensões (MM)
- 80 x 40 x 11 mm
- Material
- Aço Inoxidável Endurecido
- Art.º n.º
- FP.M.X.X.FR.SS
- 3D drawing STEP Arquivo , 4.66 MB
- 2D drawing exterior situation DWG Arquivo , 244.53 KB
- Milling manual & Technical drawing PDF Arquivo , 1.36 MB
Montar a placa para o pavimento
As placas para o pavimento FritsJurgens podem ser colocadas num tipo de piso único, mas também em dois tipos diferentes de piso. Ao montar uma placa para o pavimento, utiliza-se um centro de perfuração para determinar a posição dos eixos de 8 mm na parte inferior da placa para o pavimento.
Placas de piso para System 3
Placa de piso retangular
Aço Inoxidável
Adequada para:
System 3
- Resistente a riscos graças ao material de alta qualidade
- Dois pinos de 8 mm
- Design discreto e elegante
- Adequado para portas pivotantes interiores e exteriores
- Dimensões (MM)
- 80 x 40 x 6 mm
- Dimensões (Inch)
- 3.15 x 1.57 x 0.24 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.S13.X.X.S.SS
Placa de piso redonda
Aço Inoxidável
Adequada para:
- Resistente a riscos graças ao material de alta qualidade
- Três pinos de 8 mm
- Design discreto e elegante
- Adequado para portas pivotantes interiores e exteriores
- Dimensões (MM)
- Ø80 x 6 mm
- Dimensões (Inch)
- Ø3.15 x 0.24 inch
- Material
- Aço Inoxidável
- Art.º n.º
- FP.S13.X.X.R.SS
Um visual embutido nos pisos interiores
A placa de piso Flush pode ser ferrada no piso em interiores, mesmo quando não existe soleira. Isto significa que a placa de piso está nivelada no piso, o que não só dá um resultado otimizado, mas também garante que o espaço por baixo da porta é de apenas 7 mm, contribuindo para um visual elegante e limpo do interior.
Impermeável graças ao procedimento único de acabamento
As placas de piso Flush são eletropolidas. Sob a ação da eletricidade e das substâncias químicas, a contaminação na superfície deste produto é dissolvida. Forma-se uma nova camada de óxido de crómio homogénea, muito mais espessa do que a camada original. O eletropolimento proporciona uma superfície resistente à corrosão que não pode ser obtida mediante outros tratamentos de superfície. Desta forma, a superfície do produto também é mais fácil de limpar e a resistência à corrosão é extremamente alta.
Design especial para vedações de porta
Graças a duas versões da placa de piso – uma com cantos arredondados e uma com cantos quadrados – a placa de piso Flush pode ser facilmente integrada na soleira.
O design da placa de piso facilita a sua integração na soleira. A placa de piso é instalada na soleira e ocupa apenas o espaço estritamente necessário, deixando apenas 7 mm de espaço por baixo da porta. Desta forma, o resultado é elegante e as tiras de vedação limitam-se a uma curta distância.
